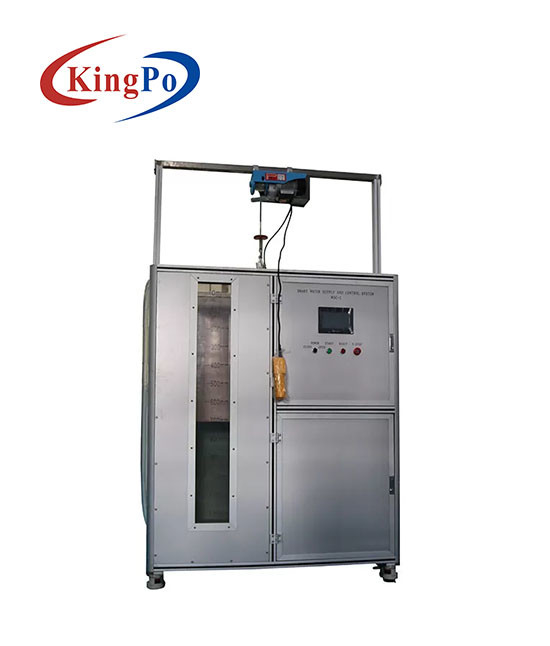

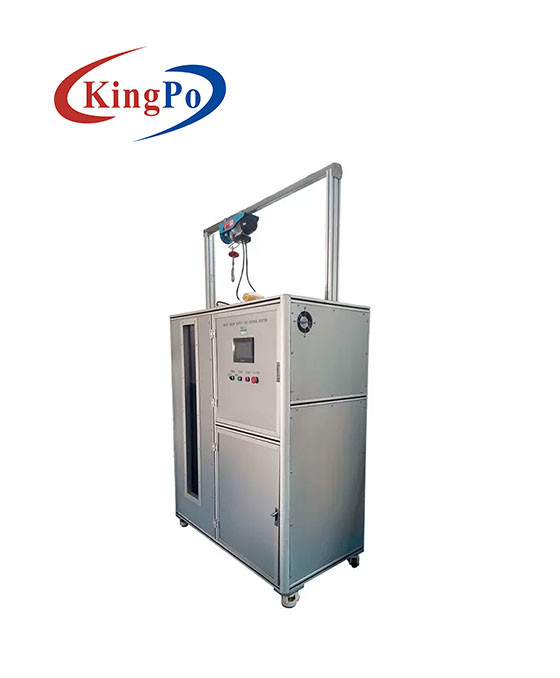

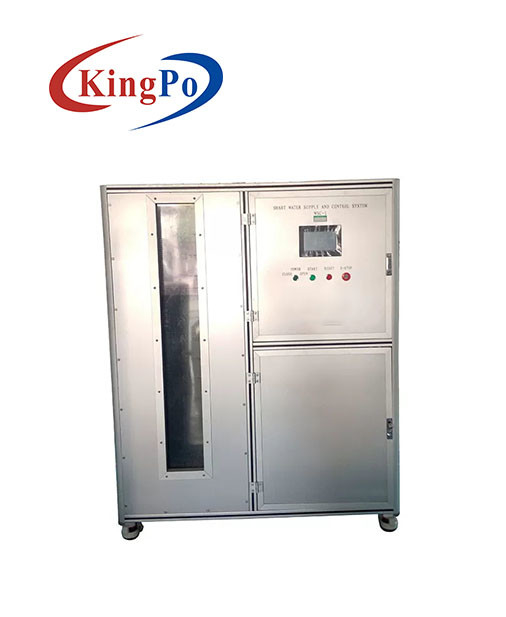

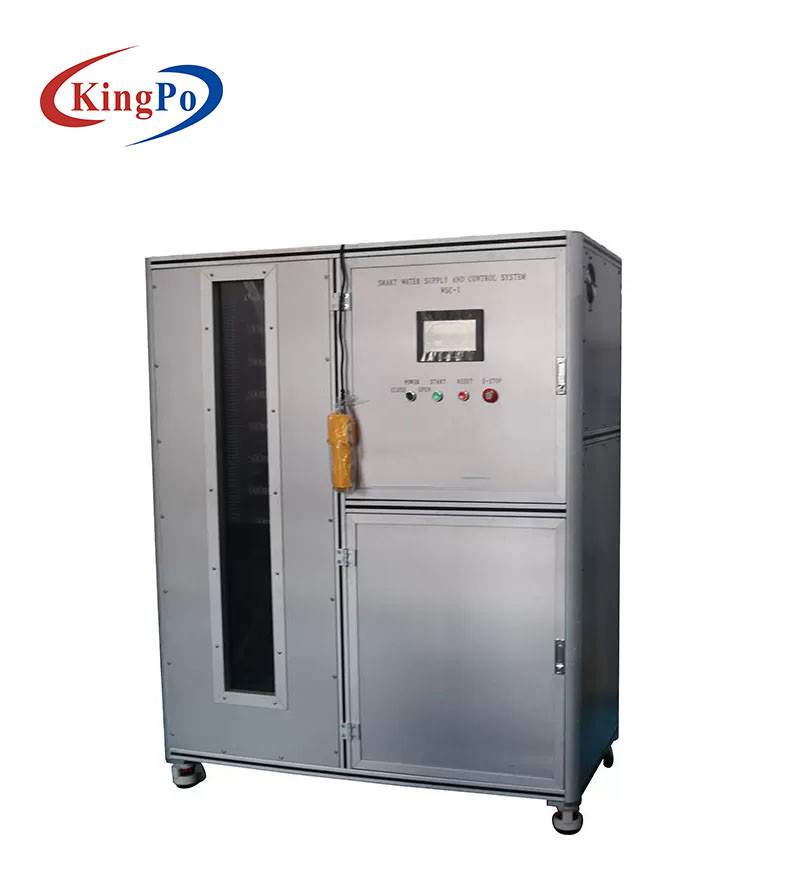

Испытательное оборудование IPX1 предохранения от входа IEC60529 к системе управления IPX6

1. Умные водоснабжение и система управления применимы к:

() водоснабжение для водоустойчивого теста IPX1~IPX6

(b) режим автоматического управления для всего водоустойчивого оборудования IPX1~IPX6

2. Метод водоснабжения: водоснабжение температуры постоянного, водоснабжение подачи постоянного, постоянн водоснабжение давления

3. Процесс управления водоснабжения: После того как потребитель заранее поставил значение температуры воды, величину потока воды и значение давления воды на экране касания, электронные метры или цифровой монитор реального времени манометра текущие стоимости, прочитайте значения в PLC через преобразование данных, после этого автоматически для того чтобы отрегулировать вращательную скорость насоса через преобразователь частоты.

4. Большая подача и небольшое водоснабжение путей подачи 2.

5. Большое водоснабжение подачи:

(a) оно применимо к сильному тесту брызг воды IPX5~IPX6

ряд подачи (b): 10~100L/min

точность подачи (c): ±0.5L/min

счетчик- расходомер (d): LWGY-15 тип счетчик- расходомер турбины

водяная помпа (e): Тип насос CHL8-60L6WBC нержавеющей стали центробежный

6. Небольшое водоснабжение подачи:

(a) оно применимо к водоустойчивому тесту IPX1~IPX4

ряд подачи (b): 1~10L/min

точность подачи (c): ±0.5L/min

счетчик- расходомер (d): LWGY-4 тип счетчик- расходомер турбины

водяная помпа (e): Тип насос CHL2-30L6WBC нержавеющей стали центробежный

7. Бак для хранения воды:

(a) оно применимо для того чтобы намочить хранение сильного теста брызг воды IPX5~IPX6

том (b): 550L

размер (c): L600mmXW660mmXH1400mm

обзорный иллюминатор (d): ужесточатое стеклянное окно

размер обзорного иллюминатора (e): W200mmXH1250mm

указатель глубины (f): нержавеющая сталь

высота указателя глубины (g): 1300mm, accuracy1mm

(h) жидкостный ровный контроль: поплавковый выключатель + труба переполнения

8. Шкаф контроля:

() обнаружение подачи: обратная связь сигнала подачи через электронный измеритель скорости потока

установка подачи (b): установите на экран касания

обнаружение температуры (c): PID

регулятор (d): PLC

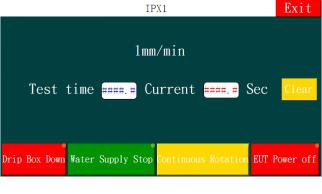

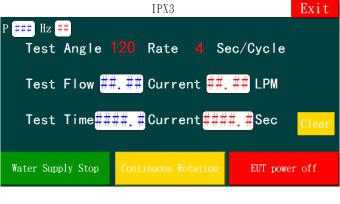

(e) дружелюбный интерфейс: MT6070IH, 7 дюймов, экран касания цвета

функция управления (f): водоснабжение температуры постоянного, водоснабжение подачи постоянного, постоянн водоснабжение давления, и контроль времени теста.

функция защиты (g): предохранение от утечки, предохранение от перегрузки, предохранение от короткого замыкания

9. Фильтр: раковина нержавеющей стали, ядр фильтра тонкой очистки

10. Материал тела: промышленный алюминиевый сплав
