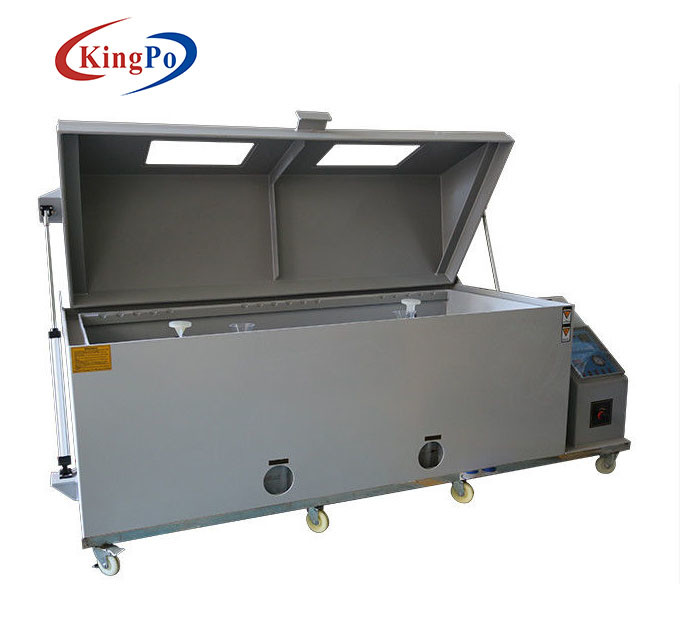

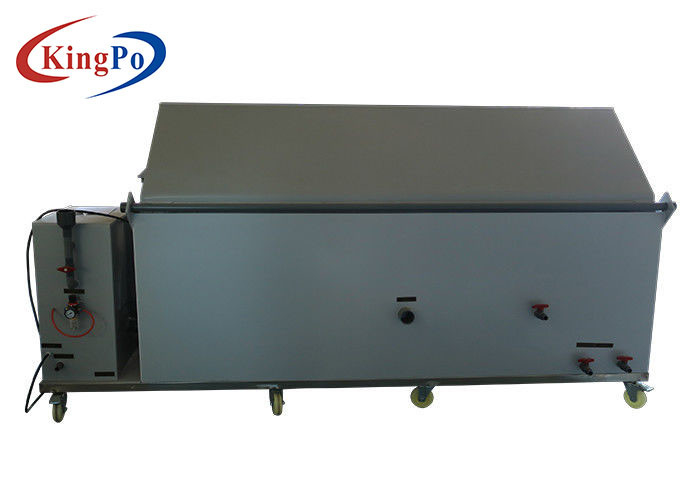

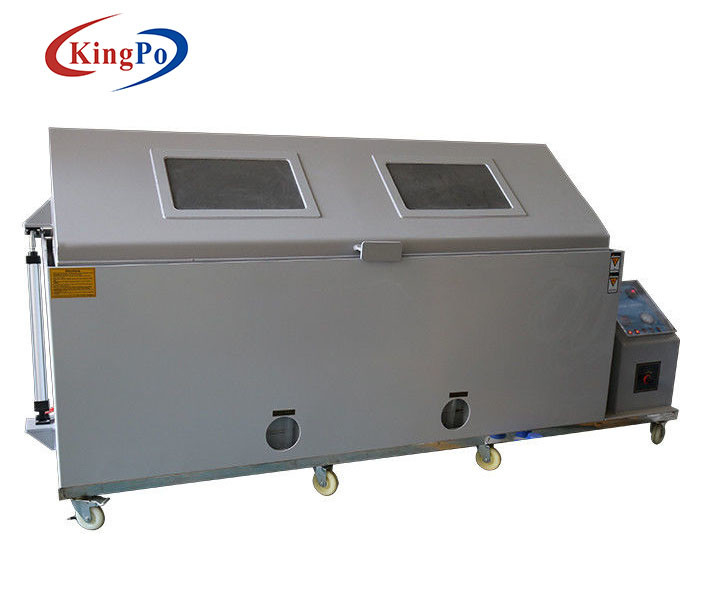

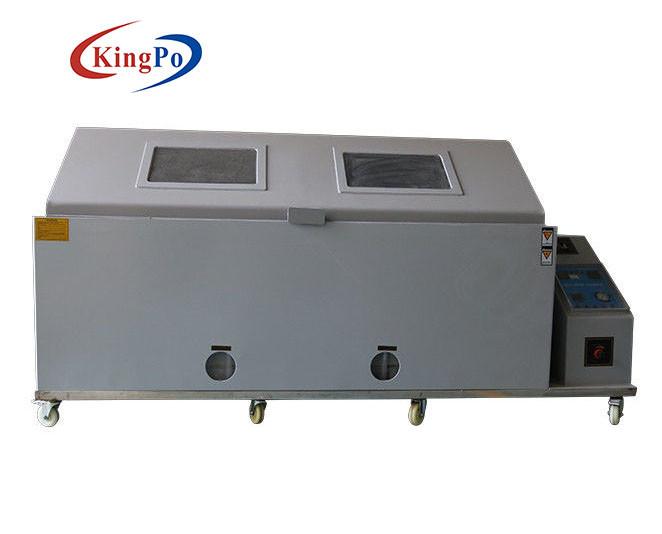

Камера коррозийного испытания брызг соли JIS ASTM для поверхностного покрытия

Башня брызг

Встроенное стеклянное сопло помещено внутри трубки брызг, и брызги направлены через трубку башни и рассеиваны в камеру теста через дисперсор конуса.

Регулятор брызг

Отрегулируйте количество брызг путем увеличение или уменьшать его. Подогревая танк соленой воды на дне башни брызг. Своя соленая вода впрыснута в к танк от бутылки refill. Уровень воды проконтролирован шариком поплавка автоматически. Стеките выход для очищать вставляет пробочкой силикона на дне танка.

Сборник

Брызги от сопл брызг упадут в контейнер в-образности 80cm2 в свободном люке в поле цеха и будут приведены к чашке измерения трубкой.

Шкаф

Шкаф сделан из пластмасс-стали. Максимальная нагрузка шкафа будет 2kg для одиночного пункта погрузки или 10kg для разбросанных пунктов погрузки.

Нагревая танк

Подковообразная обогревательная труба оборудована с нагревая танком для камеры теста, которая использована для нагревать воду для того чтобы держать температуру в конюшне камеры теста, и своя функция консервация нагревает и жары.

Измеряя трубка

Соберите том брызг для каждого теста.

Вод-загерметизированный танк:

5cm широкая цистерна с водой вокруг прозрачной акриловой крышки загерметизирована с водой для предотвращения брызг соли от протекать.

Ведро насыщенного воздуха

Оно помещено внутри распределительного ящика, и своя функция нагреть и humidify воздух через это ведро, так, что воздух достигнет насыщенные влажность и брызги.

Вход теста

Автоматически пополните солянное раствор танка подогрева рассола.

Крышка камеры

Похожая на крыш прозрачная верхняя часть с углом 100º которые покрывают тело машины испытывая и унифицируют их.

Отрегулируйте клапан прессы

Этот клапан использован для того чтобы отрегулировать давление брызг. Его можно только отрегулировать когда переключатель брызг будет включен и машина работает нормально (условия испытаний 1Kg/² см)

Метр давления

Оно показывает давление воздуха от ведра насыщать-воздуха к

сопло (испытывая давление: 1kg/cm2)

Выхлопная труба

Диаметр выхлопной трубы 48mm. Брызги в камере discharged через это отверстие. Испытывая, самое лучшее соединить шланг для того чтобы привести брызги к снаружи. Не преградите или имейте накопление воды.

Дренажный клапан камеры

Красный шариковый клапан оборудован с трубой водопровода PVC 4 пунктов. Этот клапан раскрыт когда вода камеры грязна и воде камеры нужно быть замененным.

Регулятор температуры камеры теста

Контролируйте температуру в камере согласно стандартам, температура камеры контролирует на ℃ 35.

регулятор температуры ведра Насыщать-воздуха

Контролируйте температуру в ведре насыщать-воздуха, другом приборе предохранения от безопасности, безопасности температуры установленное значение 5 ° c более высокое чем истинная температура. (Размещенный в распределительном ящике)

Таймер

Установите испытывая время от 0.1s на 9999hr и остановить машину когда время теряет силу.

Тест брызг соленой воды

35℃ для регулятора камеры теста и 47℃ (40℃-50℃) для регулятора ведра насыщать-воздуха.

Коррозионностойкий тест

50℃ для регулятора камеры теста и 65℃ (60℃-70℃) для регулятора ведра насыщать-воздуха.

Переключатель мощности

Загоренный перекидной переключатель. Контролируйте основы всей машины.

Переключатель деятельности

Загоренный перекидной переключатель. Контролируйте танк нагревателя воды и систему подогревателя ведра насыщать-воздуха.

Переключатель таймера

Загоренный перекидной переключатель. Контролируйте силу таймера.

Переключатель брызг

Загоренный перекидной переключатель. Контролируйте систему брызг.

Переключатель Defogger

Загоренный тип перекидного переключателя. Контролируйте систему defogger и получайте освобожданным брызг соли внутри коробки.

Лампа нехватки воды камеры

Свет будет включен и деятельность будет остановлена когда уровень воды в камере ниже чем предел.

Лампа нехватки воды давления

Свет будет включен и деятельность будет остановлена когда уровень воды в ведре насыщать-воздуха ниже чем предел.

Лампа рассола недостатка

Свет будет включен и деятельность будет остановлена когда уровень воды подогревать танк соленой воды ниже чем предел.

:

B:

камера 1.Test

воздуховод 8.Compressed

2. Ручное место завалки воды для ведра давления

9.Exhaust

трубка 3.Metering

10.Power поставка 230V

вход 4.Brine

клапан дренажа 11.Chamber

самолет 5.Control

рамка поддержки 12.Cover

6. Отрегулируйте клапан прессы

дверь коробки 7.Control

Модель

HH0813D

Внутренний размер камеры (mm)

2000x800x600mm (W*D*H)

Наружный размер камеры (mm)

2300x1100x1400mm (W*D*H)

Температура камеры теста

Метод теста коррозионной устойчивости 35℃±1℃/метода теста соленой воды (NSS ACSS AASS) (CASS) 50℃±1℃

Температура бочонка давления

Метод теста коррозионной устойчивости 47℃±1℃/метода теста соленой воды (NSS ACSS AASS) (CASS) 63℃±1℃

Концентрация соли

Концентрация хлорида натрия 5% или концентрация 5% хлорида натрия добавляют 0.26g в литр хлорида меди (CuCl2 2H2O)

Обжатое воздушное давление

² 1.00±0.01kgf/cm

Количество брызг

² /h 1.0~2.0ml/80cm (собирая по крайней мере на 16 часов, примите среднее)

Относительная влажность испытывая камеры

Больше чем 85%

ПЭ-АШ кисловочного значения

6.5~7.2 3.0~3.2

Режим брызг

Programmable брызги (включая непрерывные брызги и прерывистые брызги)

Соотвествуйте

JIS, ASTM, CNS

Электропитание

230V, 60Hz
