UL1278 вычисляют Адвокатуру зонда пальца теста 10,2 SM207 для нагревающих элементов

Зонд UL1278 Адвокатуры вычисляет 10,2 SM207:

Стандартное требование: UL1278 вычисляют 10,2 и UL1278 защищать главы 10 из нагревающих элементов

Детали продукта:

Оно соответствует стандартному требованию UL1278 смоквы 10,2. Ручка сделана нейлона и зонд сделан из нержавеющей стали.

Применение:

Нагревающий элемент и любая часть собрания элемента (как поддержка элемента, оболочка и подобные части) так будут защищены что огнеопасный материал так же, как люди будут защищены против контактировать ее.

Образец теста:

Нагревающие элементы.

Особенность:

Ручка нейлона + зонд, оно изготовлено согласно стандартной диаграмме.

Стандарт ссылки UL1278 ниже:

Защищать 10 нагревающих элементов 10,1 общих 10.1.1 нагревающий элемент и любая часть собрания элемента (как поддержка элемента, оболочка, и подобные части) так будет защищен что огнеопасный материал так же, как люди будут защищены против контактировать ее.

10.1.2 все проекции подогревателя как предохранители или грили которые планируют защитить горячие поверхности подогревателя несомненно обеспечат к подогревателю как винты, заклепки или заварка или быть приниманнсяыми за слотами так, что их нельзя извлечь без пользы инструментов, ломать или постоянного гнуть или искажения.

10.1.3 приемлемость предохранителя рассужена по отношению к своей общей сервисопригодности и по отношению к форме и размеру или обоим из отверстий в нем, совместно с расстоянием предохранителя от нагревающего элемента и других высокотемпературных частей упомянул в 10.1.1. За исключением как отмечено в 10.1.5, рассмотрены, что будет отверстие в предохранителе приемлемо если, с подогревателем в любой запланированной рабочей позиции, соотвествованы следующие условия:, то

a) Форма и размер отверстия такое которому датчик теста в форме прав-кругового конуса имея низкопробный диаметр 2-3/4 дюймов (69,9 mm) и высоты 5-1/2 дюймов (139.7mm), видит диаграмму 10,1, предотвращены от касаться нагревающему элементу и другим высокотемпературным частям когда зонд конуса введен, вершине во-первых, в любом образе. См. 10.1.4.

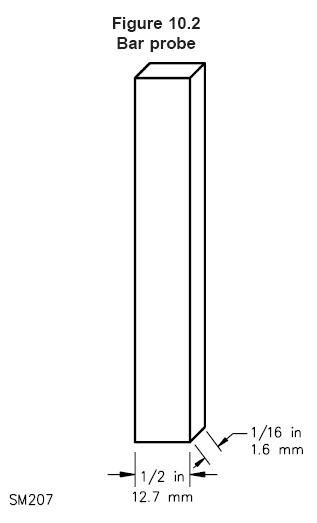

b) Форма и размер отверстия которое позволяет вертикально ухудшающийся вход дюйма зонда 1/2 бара (12,7 mm) широко и 1/16 дюймов (1,6 mm) толщиной, видят диаграмму 10,2, такое которому зонд треугольника 1/16 дюймов толщиной и в форме основания равнобедренного треугольника имея основание 2-3/4 дюймов и высоты 5-1/2 дюймов, видит диаграмму 10,3, предотвращены от касаться нагревающему элементу и другим высокотемпературным частям когда зонд треугольника введен, вершине во-первых, в любом образе. Испытание отверстия с зондом треугольника применяется также где вертикально ухудшающийся ввод бара предотвращен конструкцией предохранителя, пользой дополнительного барьера, или обоими, если вертикально прикладной бар не будет клонить быть отклоненным наружу - т.е., далеко от предохранителя.

c) Зона отверстия в существенно вертикальной стороне предохранителя нет больше чем 3-1/4 квадратных дюймов (2100 mm2) если размер и/или форма отверстия позволяют вход от любого горизонтального направления вертикально ориентированного зонда штанги 1/16 дюймов в диаметре и дюйме 2-3/4 длиной, то видит диаграмму 10,4. Также, см. диаграмму 10,5.
