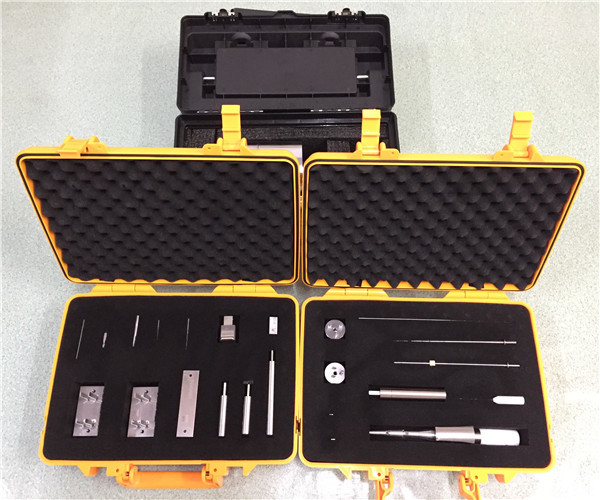

Датчик теста UL498 к измеряя штепсельной вилке и гнезду американского стандарта

Старая версия

Новая версия

1

Суставной зонд со стопом сети

Диаграмма 9,1

Диаграмма 9,1

2

Зонд

Диаграмма 10,1

Диаграмма 10,1

3

Плоский зонд

Диаграмма 31,1

Диаграмма 31,1

4

Штепсельная вилка ссылки

Диаграмма 69,1

Диаграмма 74,1

5

Типичный прибор теста

Диаграмма 69,2

Диаграмма 74,2

6

Неправильные лезвия теста ввода

Диаграмма 94,1

Figure100.1

7

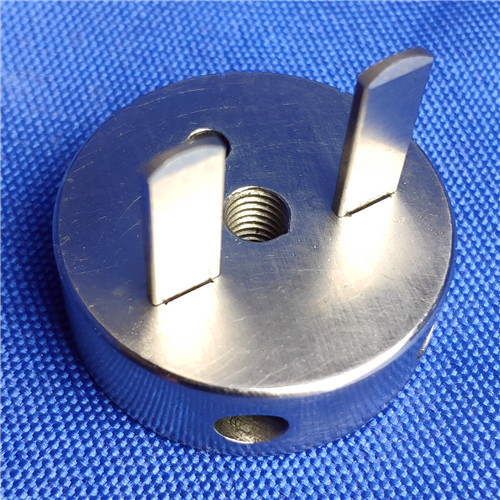

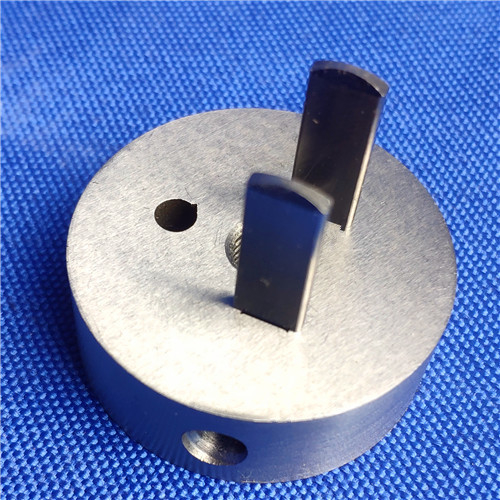

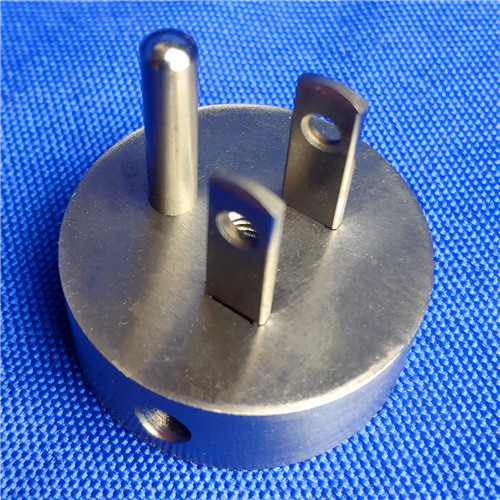

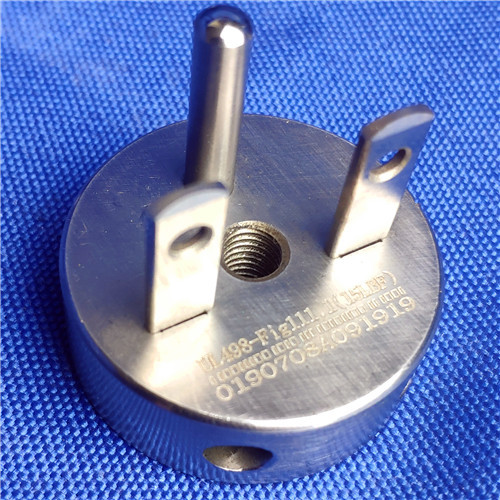

Штепсельная вилка теста

Figure105.1

Figure111.1

8

Лезвие теста

Figure118.1

Figure111.2

9

Приспособление теста штепсельной розетки

Figure118.1

Figure124.1

10

Нажима инструмент вне

Figure118.3

Figure124.3

11

Мост

Figure118.5

Figure124.5

12

Штырь a теста

Figure119.1

Figure125.1

13

Штырь b теста

Figure119.2

Figure125.2

14

штырь земли 57g

Figure119.3

Figure125.3

15

штырь земли 113g

Figure119.4

Figure125.4

16

Штырь теста No.14AWG

Figure129.2

Figure136.2

17

Небольшой зонд теста

Figure132.1

Диаграмма 139,1

18

Диаграмма 132,2

Диаграмма 139,2

19

Стандартный штырь зазмеления

Диаграмма SD 5,1

Диаграмма SD 5,1

20

Стандартный штырь зазмеления

Диаграмма SD 13,1

Диаграмма SD13.1

21

Сверхразмерный штырь зазмеления

Диаграмма SD13.2

Диаграмма SD 13,2
