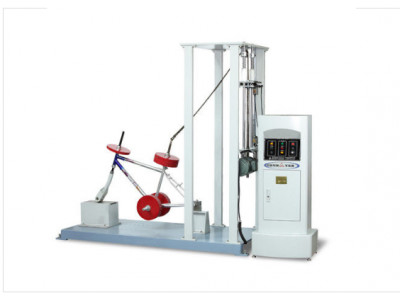

Машина испытания методом сбрасывания EN 14764 пневматическая для собрания переднего колеса велосипеда 500mm электрического

управлением PLC передней вилки Assembly220v велосипеда 500mm машина испытания методом сбрасывания электрическим пневматическая

Стандарт

GB17761-2018 статья 7.3.1.2 .2, GB 3565-2005 clause7.1 27,2, статья 4.7.2 GB 14746-2006, ISO4210-6-2014 статья 4,2, ISO4210-2-2014 статья 4.9.5 и 4.8.2, статья 5,3 JIS d 9401-2010, статья 4.8.2 EN 14764-2005, статья 4.8.2 EN 14766-2005.

Применение

Эта машина использована для того чтобы сымитировать способность переднего колеса велосипеда выйти земная препона ехать. Собрание велосипеда должно быть поддержано на задней цапфе так, что оно сможет вращать свободно о задней цапфе в плоскости вертикальное. Вилка должна быть помещена на плоской стальной наковальне для того чтобы держать рамку в своем положении нормально. Вес 70 kg должен быть прикреплен к трубке седловины и свой центр притяжения установил на оси рослости 75 mm от верхнего конца рослости. Путем поворачивать собрание о задней цапфе, центр притяжения веса 70 kg помещен вертикально над задней цапфой, и после этого собрание свободно упасть и плотно сжать на наковальне.

Параметры

1, стальная твердость HRC≥50 наковальни

2, расстояние ≥500mm наковальни регулируемое (удобное для того чтобы испытать корабли размера)

3, датчик высоты: 0-500mm

4, разрешение высоты: 1mm

5, подъем рамки: электрический

6, отпуск рамки: пневматический

7, вес оборудования: обработка стальной плакировкой антиржавейная

8, режим контроля: Режим автоматического управления программы PLC

9, режим установки дисплея: TFT LCD экран касания цвета 7 дюймов

10, электропитание оборудования: AC 220V 50Hz

11, основной корпус машины стальной член с высокопрочным и легко не деформированы.

12, основание машины сделаны твердой стали с хорошей стабильностью и оборудованы с нервюрами и регулируемыми ногами.

13, электростатический распылять из возникновения машины, гальванизировать других частей, высокое сопротивление ржавчины и красивое возникновение.

Метод теста

1, выбирает соотвествующий вал для того чтобы зафиксировать облегченный ролик к передней вилке и задней вилке рамки к стенду теста;

2, болт исправят плита поддержки. Путем регулировать спереди и сзади положения колеса руки и наковальни над стальной наковальней, центр ролика как раз положение, который нужно поднять (отрегулировать спереди и сзади положение стальной наковальни так, что центр ролика будет сразу над ним);

3, фиксируют вес стандартного веса на трубке седловины как стандарт;

4, болт быстро вытягиваны вне, и повторено собрание подвергается к свободному движению падения для того чтобы поразить стальную наковальню для того чтобы завершить первый тест, второй тест;

5, после того как тест завершен, проверяют собрание для отказов и деформации, и судят квалифицирован ли он согласно стандарту.
