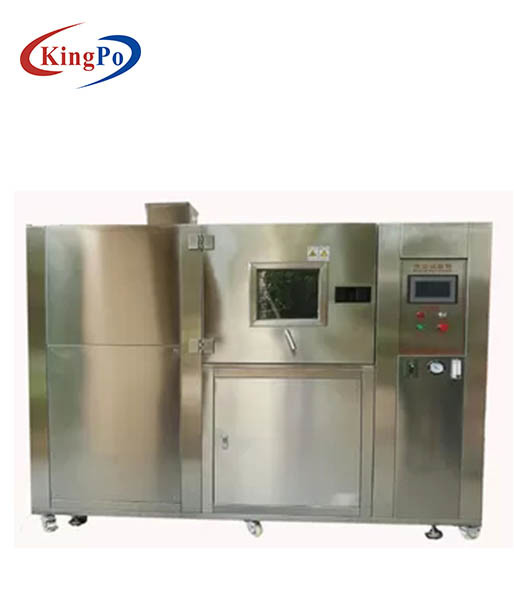

Система управления экрана касания PLC камер экологического теста 15KW


Цель

Пыль (< 150="">

Стандарт

MIL-STD-810G.

Принципы проектирования

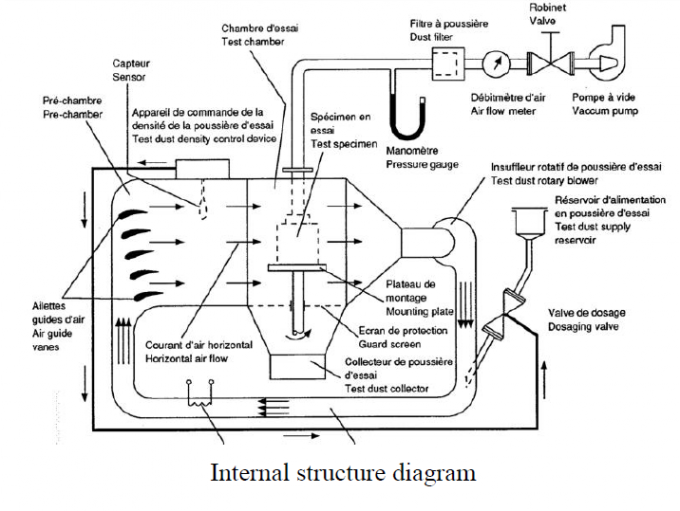

Своя структура воронка, собирая отверстие для пыли на дне, на правильной стороне этого отверстия оборудована с входом всасывания вентилятора турбины обеспечивая циркуляцию. Отправьте нагнетенную пыль во дно внутренней камеры и после этого к левой стороне и пойдите вверх; дуньте пыль в камеру теста от левой стороны; пыль должна быть дунута rightwards в горизонтальном направлении и после этого начать циркуляцию

Материал

1. Материал: Плита нержавеющей стали SUS304

3. Дверь камеры с большим обзорным иллюминатором

4. Уникальный дизайн трубопровода, обеспечить концентрацию подачи ламинарной подачи ламинарной

5. Основная структура: коробка Пре-обработки, камера теста, порт вакуума, коробка пыли, обеспечивая циркуляцию прибор пыли, система вакуума, танк пыли, клапан подачи, система отопления, лопасть противорота, carousel образца, экран, метр концентрации и так далее.

Технические параметры

1, модель: KP-DCJB1000

2, размер студии (mm): 1000X1000X1000mm (× h × d w)

3, проставляют размеры (mm): 3700X1600X2100mm (× h × d w)

7, пыль: диаметр <150>

8, внутри камеры, концентрация пыли в трубопроводе ± 7G ³ 10.6G/m

9, скорость воздушного потока: ± 1,5 8.9m/s (регулируемое)

10, состав пыли: CaCO 3, MgCO 3, MgO, TiO 2: 5%

Железная окись (Fe 2 o 3): 10±5%

Алюминиевая окись (Al 2 o 3): 20±10%

Двуокись кремния (SiO 2): оставаясь процент (50 до 80%)

11, температура: ° 23-80C

12, тариф изменения температуры: ° ≥ 3C

13, функция: пылевая поземка, дуя песок, падать пыли (высокотемпературная деятельность)

14, экологические требования: ± 3. 22 ℃.

15, электропитание: 380V 3Phase, сила: 15KW 50HZ

Система управления

1. PLC и система управления экрана касания умная

2. Датчик теста PT100

3. Метр концентрации песка и пыли

4. Ветромер (ручной) для того чтобы отрегулировать скорость ветра перед испытывать.

5. Предохранение от сверх-температуры аппаратуры

6. Предохранение от потери участка силы

7. Автомат защити цепи утечки

8. Сила: AC380V 50Hz

9. Дверь: закаленная стеклянная дверь

10. Вакуумный насос 60-600L/h

11. Регулируя клапан, сопло, регулятор давления

12. Регулятор: Примите programmable регулятор (этот регулятор имеет много видов произвольно устанавливать функции управления как внизу)

a. adjustableb времени пылевой поземки (стопа, дуновения) h/m/s. Время цикла: регулируемый

c. Время теста дефолта: 0s | 999h99m99s регулируемое

d. Сила дальше: с - включеный-выключеного
