Цель
Процедура по песка (≤ 850um диаметра песка ≤ 150um). Этот тест выполнен для того чтобы помочь оценить способность матчасти сопротивляться влияниям пыли которые могут помешать отверстия, прорезать в отказы, crevices, подшипники, и соединения, и оцениваться эффективности фильтров
Стандарты ссылки
MIL-STD-810G.
Принципы проектирования
Своя структура воронка, собирая отверстие для пыли на дне, на правильной стороне этого отверстия оборудована с входом всасывания вентилятора турбины обеспечивая циркуляцию. Отправьте нагнетенную пыль во дно внутренней камеры и после этого к левой стороне и пойдите вверх; дуньте пыль в камеру теста от левой стороны; пыль должна быть дунута rightwards в горизонтальном направлении и после этого начать циркуляцию.
Модельные и технические параметры

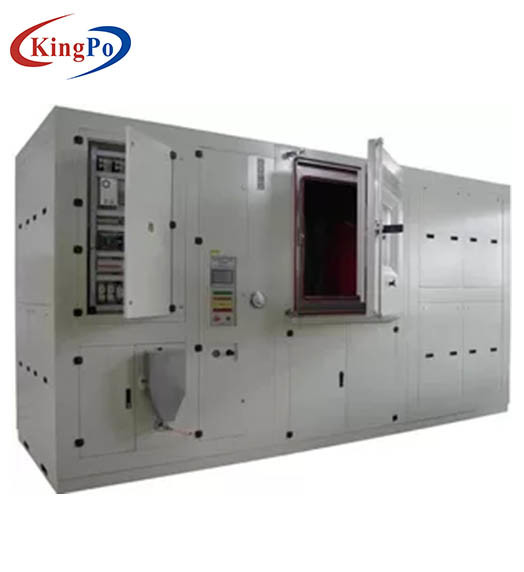

1, модель: KP-SCJB1000
2, размер студии (mm): 1000 * 1000 * 1000 (высота × ширины × глубины)
3, размер раздела трубопровода: × 1000 1000mm (× h w)
4, проставляют размеры (mm): 7000X5000X2500 (высота × ширины × глубины)
5, структура: горизонтальный тип
6, скорость ветра 0,1 | 30m/s; регулируемый ряд
7, дуя концентрация песка: 1.1g/m3 ± 0.25/m3 | 100g/m3 ± 0,5 /m3; 100g/m3 /d (содержащ датчик концентрации песка и пыли)
состав 8, песка и пыли: Если не другие ясные обеспечения, то большой песок с кварцевым песком (составом кремнезема в больше чем 95% по весу).
9, диаметр песка: ≤ 850um диаметра песка ≤ 150um;
10, собирая система: система может автоматически собрать падая песок, и входит коробку для того чтобы продолжать цикл.
11, уплотнение коробки: никакая утечка пыли во время деятельности, вы можете хорошо защитить окружающую окружающую среду от загрязнения.
Компания обнаружена местонахождение внутри:
12, материальный: нержавеющая сталь 304
Компания обнаружена местонахождение внутри:
13, дверь коробки: полностью открытое одно-крыло (× 1300 1300mm), с двойными уплотнением и замками силиконовой резины.
14, обзорный иллюминатор (400 × 600mm) с топлением защитного фильма.
15, автоматическая система чистки вакуума.
16, имитационная система скорости ветра: Высокомощный центробежный вентилятор для произведения сильного ветера, и автоматически для того чтобы отрегулировать скорость ветра через инвертор.
17, вращая таблица (диаметр 800mm) до 1 возбуждают/минимальное вращение против часовой стрелки, для того чтобы обеспечить некоторые слоты на образце, который нужно зафиксировать. Вал мотора роторной таблицы загерметизированный колцеобразным уплотнением.
18, сборники (воронкообразные) в нижней части космоса теста.
19, компрессор воздуха через пневматический клапан на машине для того чтобы контролировать очищение переключателя и воздуха.
20,50 kg песка для нормального функционирования на 5 лет
21, вес оборудования: о 3000Kg
22, функции управления коробки: температура Градус цельсия, относительная влажность, скорость ветра m/s, плотность g/m3 песка
23, описание конфигурации
24, система управления ПК включает: Lenovo 1 Тайвань (конфигурация рынка основного направления), и серийный порт RS232
25, функции управления ПК включают:
Автоматическое управление с обратной связью: регулировка управления с обратной связью скорости ветра автоматическая.
Предохранение от безопасности
1, безопасный и надежный заземляя прибор защиты;
2, напряжение тока электропитания, утечка и недостаток из предохранения от участка;
3, независимое предохранение от сверх-температуры студии;
4, предохранение от перегрузки компрессора;
5, короткое замыкание подогревателя/предохранение от перегрузки;
6, предохранение от перегрузки двигателя для воздуходувки;
7, когда система обнаруживает защитное приспособление активированы, она будет автоматически выключение и сигнал тревоги.
Условия деятельности
1, место: хорошо провентилированный уровень земли. Отсутствие сильной вибрации вокруг прибора, отсутствие сильного электромагнитного поля. Отсутствие огнеопасные, взрывно, въедливые вещества и пыль вокруг оборудования. Земная величина наибольшей допускаемой нагрузки на опору: не чем 800kg/㎡. Вокруг оборудования зарезервированного для космоса эксплуатации и техническое обслуживание около 1500mm.
2, рабочая Среда: температура: ℃ 5 | ℃ 35; относительная влажность: ≤ 85%; давление: 86kPa | 106kPa;
3, условия электропитания: сила установки: 125kW, оборудованное с независимым оборудованием воздушного выключателя; подача напряжения: 380 v ± 10%/50Hz/3ph + n + g; зазмеление сопротивления: ≤ 4Ω.
4, обеспечивая циркуляцию охлажденная вода: давление 2 | 4bar, ℃ ≤ 30 температуры, ³ 10m ≥ подачи/H.
5, обжатый воздух: давление 6 | 8bar, орошают ℃ пункта ≤-10, ³ ≥ 40m расхода потока/H.
